简介

• EM Planner是Apollo面向L4的实时运动规划算法
• 该算法在Routing模块给出的参考线的Frenet坐标系下，进行车道级的路径和速度规划
• 主要通过Dynamic Programming和基于样条的Quadratic Programming实
• 论文地址

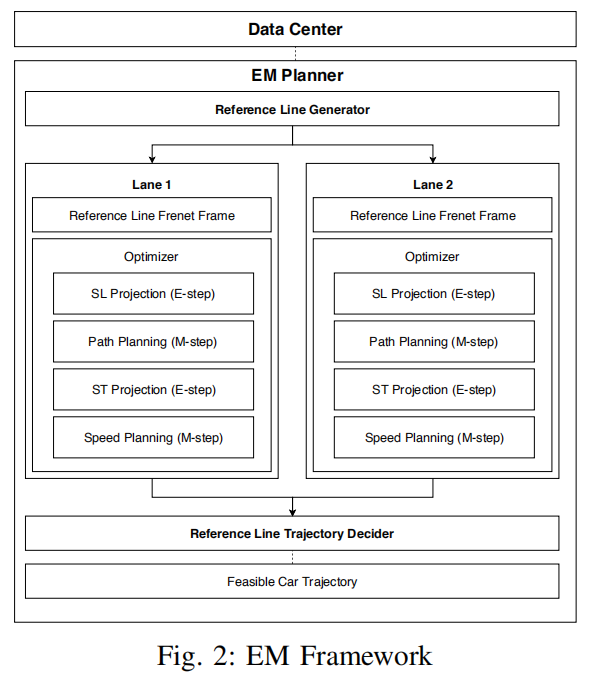

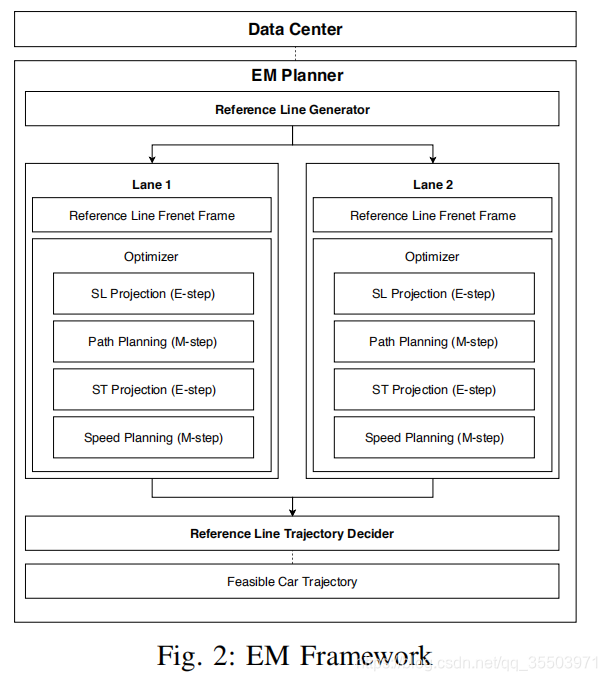

整体框架

路径-速度迭代算法

• Frenet坐标下的轨迹规划实际上带约束的3D最优求解
  • 直接3D最优化求解和路径-速度解耦求解
  • 在SLT坐标系下使用轨迹采样或Lattice搜索
  • 路径-速度解耦规划
• EM Planner迭代地进行路径和速度最优求解
  • 是路径-速度解耦规划的一种
  • 用上一帧的轨迹预测和周围障碍物的交互时间和位置
  • 利用上面的交互时空的预测迭代生成一条新的path

决策和交通规则约束

• 交通规则直接影响决策模块
• 决策优先于规划，为规划带来更明确的意图，减少最优求解的搜索空间。

横向决策规划

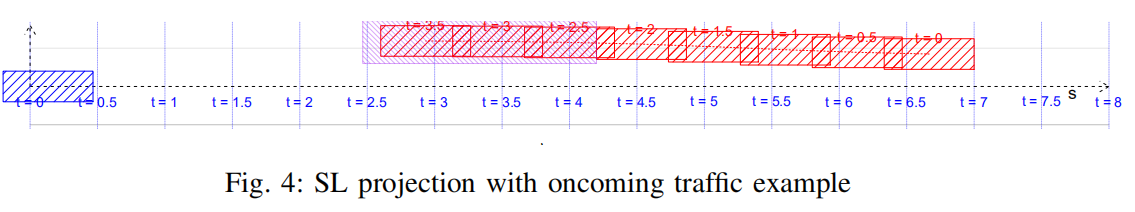

• SL投影

  • 感知结果往往是UTM坐标系，为了方便处理，所有障碍物都从UTM投影到Frenet坐标系（x,y ->s,l）
  •

• 安全走廊生成

  • 根据障碍物的SL投影，一旦确定我们要从静态障碍物的左侧或右侧通过，就可以生成一条将障碍物排除在外的安全走廊

    vector<tuple<s, right_l, left_l>> boundary;


• 规划（QP优化）

  • 约束

    • 初始状态是ego当前在SL坐标系下的位置速度和加速度
    • 边界约束和动力学可行性。这些约束都会施加在每个s处，通过限制l来将车辆限制在车道内。
    •
    •

  • 目标

    • 其中$g(s)$为DP规划的路径，$f(s)$的一阶导表示朝向、二阶导表示曲率、三阶导表示曲率的导数。该函数描述了避让障碍物和曲线光滑性之间的权衡。
    •

纵向决策规划

• 决策

  • 将障碍物的预测轨迹投影到ST图上，与上面的SL投影类似
  • 利用DP求解一条从(s=0,t=0)到(s = x,t=8)的最优speed profile（其实就是迪杰斯特拉算出来的最优path）
  •
  •
  • 第一项是速度误差，g用来惩罚与$V_ref$的不同的误差。第二项、第三项用来描述曲线的光滑程度。最后一项用来描述障碍物代价，以到障碍物的距离来衡量。

• 规划

  • 该speed file已经决定了对每个障碍物采取yeild或者overtake的决策，通过这些决策，可以生成ST图中的安全走廊
  • 然后利用该安全走廊仿照path优化，求解一条精细的速度曲线
